Для чего:
Определение расхода огнезащиты на 1 м2 поверхности воздуховода или определение коэффициента запаса материала на нахлесты.
Кому может быть полезно:
- Проектировщикам – для определения максимально приближенного к монтажному расходу количества материала;
- Монтажным организациям – для подтверждения выполненных работ;
- Прочим участникам строительства (службе технического заказчика и пр.).
Подробности:
Часто в проектах встречается ситуация, когда количество огнезащитного покрытия на воздуховоды значительно меньше необходимого. Так случается, когда не учитываются требования технологического регламента на монтаж принятого огнезащитного покрытия. Некорректный учет выливается в дополнительные затраты. Хуже всего приходится монтажным организациям, которые не могут подтвердить и закрыть реальное количество затраченного материала.
Коэффициент расхода огнезащиты зависит от нескольких параметров. В основном это: сечение покрываемого воздуховода, толщина огнезащиты, величина нахлеста и количество стыков. Важно также учитывать расход материала на огнезащиту креплений (в данной статье на рассматривается).

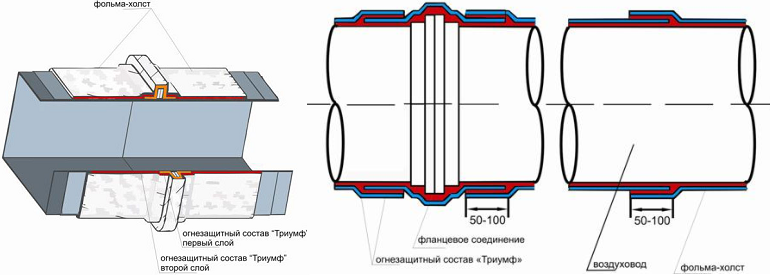

Информация о величине нахлеста, необходимости разрыва огнезащитного покрытия и пр. отражается в технологическом регламенте на монтаж (см. пример на рис. 1).
Рисунок взят из открытых источников
В некоторых случаях значение коэффициента расхода огнезащиты может быть значительным. Для наглядности, ниже представлена сводная таблица полученных данных при различных условиях (см. таблицу 1). Расчет производился для участка длиной 3 м (высота этажа). Разрыва в огнезащите при пересечении ограждающей конструкции (перекрытия) нет. Ширина мата огнезащиты 1200 мм, величина нахлеста – 100 мм.
| Сечение воздуховода | 200х100 | 1000х500 | 1000х500 | 1000х500 | 1000х500 |
|---|---|---|---|---|---|
| Длина секции воздуховода, мм | 1250 | 1250 | 1250 | 1250 | 500 |
| Площадь поверхности воздуховода, м2 | 1,8 | 9 | 9 | 9 | 9 |
| Толщина мата огнезащитного покрытия, мм | 50 | 5 | 13 | 50 | 50 |
| Проектная площадь огнезащитного покрытия*, м2 | 3 | 9,12 | 9,312 | 10,2 | 10,2 |
| Расчетная площадь огнезащитного покрытия, м2 | 4,045 | 11,355 | 11,621 | 12,205 | 15,333 |
| Нехватка материала, % | 25,8 | 19,7 | 19,9 | 16,4 | 33,5 |
| Коэффициент расхода огнезащитного материала (относительно площади поверхности воздуховода) | 2,25 | 1,26 | 1,29 | 1,36 | 1,7 |
*площадь внешней поверхности воздуховода с огнезащитным покрытием.
Пример:
Имеется участок вентиляционной сети сечением 200х100 мм длиной 50 м. Задача: определить количество огнезащитного материала для указанного участка сети (толщина мата огнезащитного покрытия 50 мм).
При ручном расчете часто встречается следующий ошибочный подход: определяется площадь поверхности воздуховода, количество огнезащитного покрытия принимается равным этой площади. Для воздуховода сечением 200х100 мм и длиной 50 м площадь поверхности составит 30 м2. Соответственно, и количество огнезащитного покрытия принимают 30 м2.
Если для указанно участка сети сформировать спецификацию BIM-системами, то получим количество огнезащитного покрытия – 50 м2.
Сколько же реально потребуется огнезащитного материала? Для расчета предположим, что участок сети собран из воздуховодов длиной 1250 мм (стандартная длина). Ширину мата огнезащиты примем 1200 мм (стандартная ширина для данного типа огнезащиты). Ознакомившись с техрегламентом на монтаж огнезащитного покрытия, примем величину нахлеста 100 мм. Введем необходимую информацию в программу. Получим коэффициент 2,32. Значит реальный расход огнезащитного покрытия будет 2,32*30 = 69,6 м2. Расход может отличаться более чем в два раза по сравнению с проектным! И это без учета огнезащиты креплений!
Таким образом, при расчете количества огнезащитного покрытия очень важно учитывать влияние нахлестов!
Полученные цифры слишком значительны, чтобы их игнорировать. Особенно, если речь идет о тысячах квадратных метров огнезащитного покрытия! Поэтому очень важно учитывать влияние нахлестов при расчете количества покрытия!
Развертку огнезащитного материала для примеров из таблицы 1 можно скачать в формате PDF по ссылке. То же, но в формате DWG здесь.
Онлайн-калькулятор расчета доступен по ссылке.
Надеемся, что наш онлайн-калькулятор сможет Вам помочь!
От примеров из статьи к расчету своего проекта
Онлайн-калькулятор огнезащиты учитывает сечение воздуховода, толщину покрытия, нахлесты и длину секций — и сразу определяет коэффициент расхода материала.
