По строке расчетной таблицы не всегда сразу понятно, где находится участок и как он соединен с соседними. Схема дает наглядный ориентир: расположение воздуховодов и оборудования можно сопоставить с номерами участков, расходами воздуха и потерями давления.
Теперь такую схему можно вручную начертить прямо в аэродинамическом расчете Аэропро.Эксперт. Схема и таблица работают вместе: элементы рисунка связываются с расчетными участками, а их параметры можно показать рядом с нужным фрагментом сети.
Как связать схему с расчетной таблицей

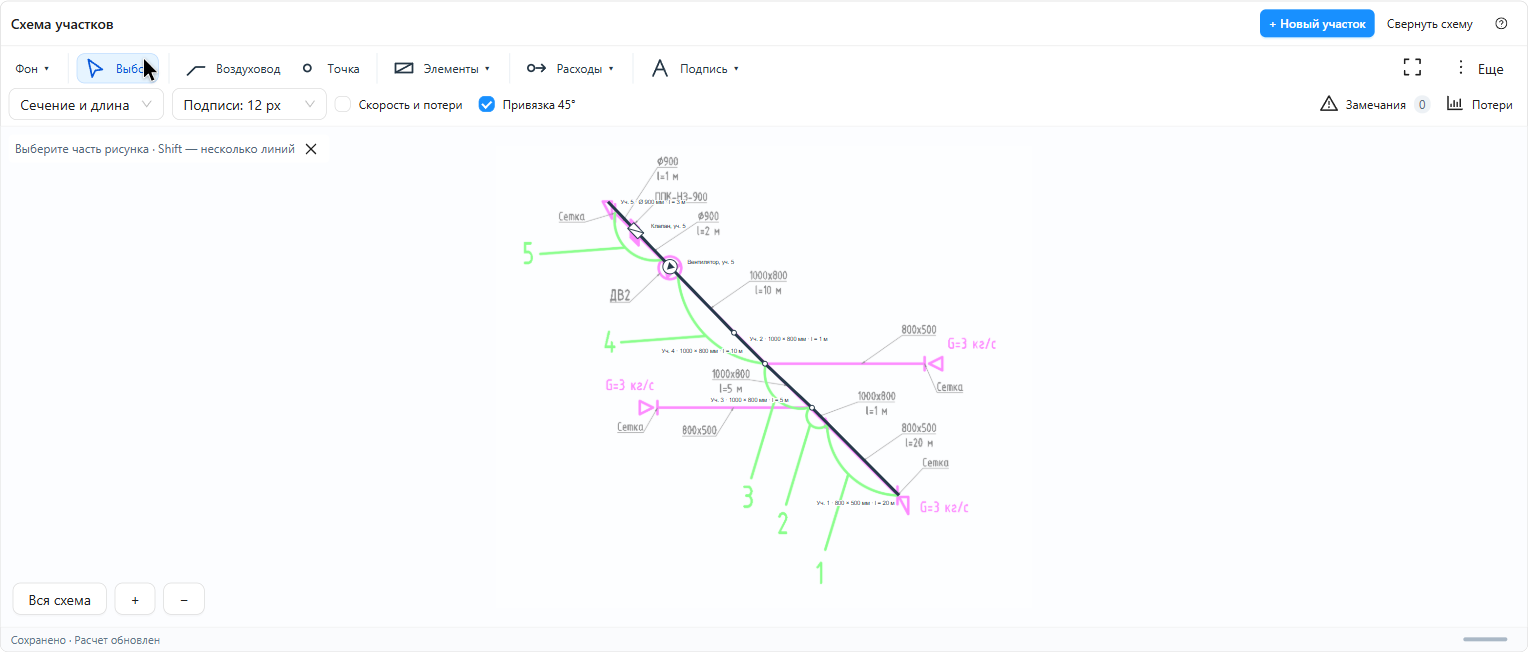

В визуальном редакторе вы проводите линии воздуховодов, размещаете оборудование и другие элементы, обозначаете расходы воздуха и добавляете подписи. Затем связываете нужные элементы схемы с соответствующими участками расчетной таблицы.
На схему можно вывести номер участка, сечение, длину, расход воздуха, скорость и потери давления. Это помогает сопоставить параметры в таблице с конкретным фрагментом сети, например при проверке выбранного участка или возвращении к ранее выполненному расчету.

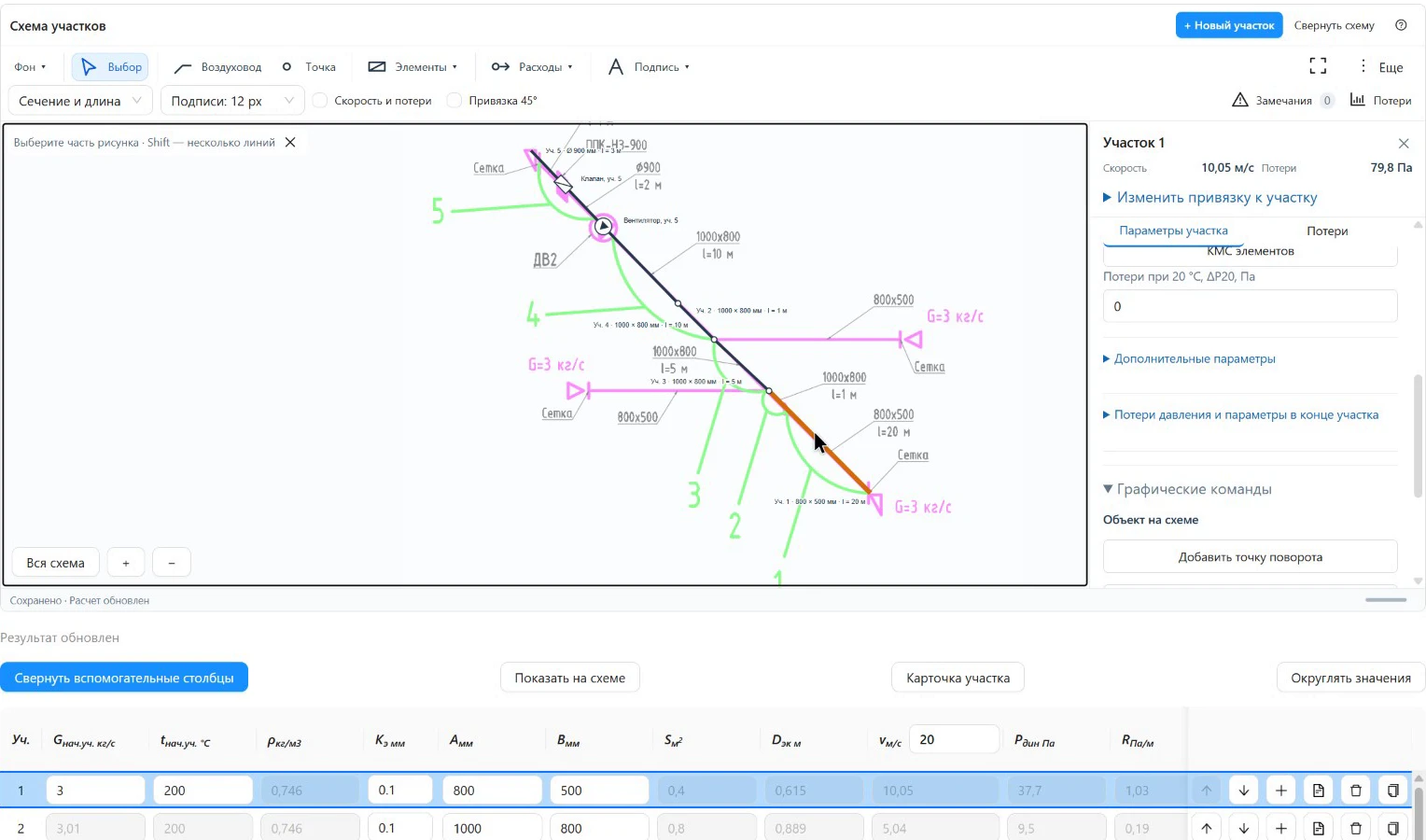

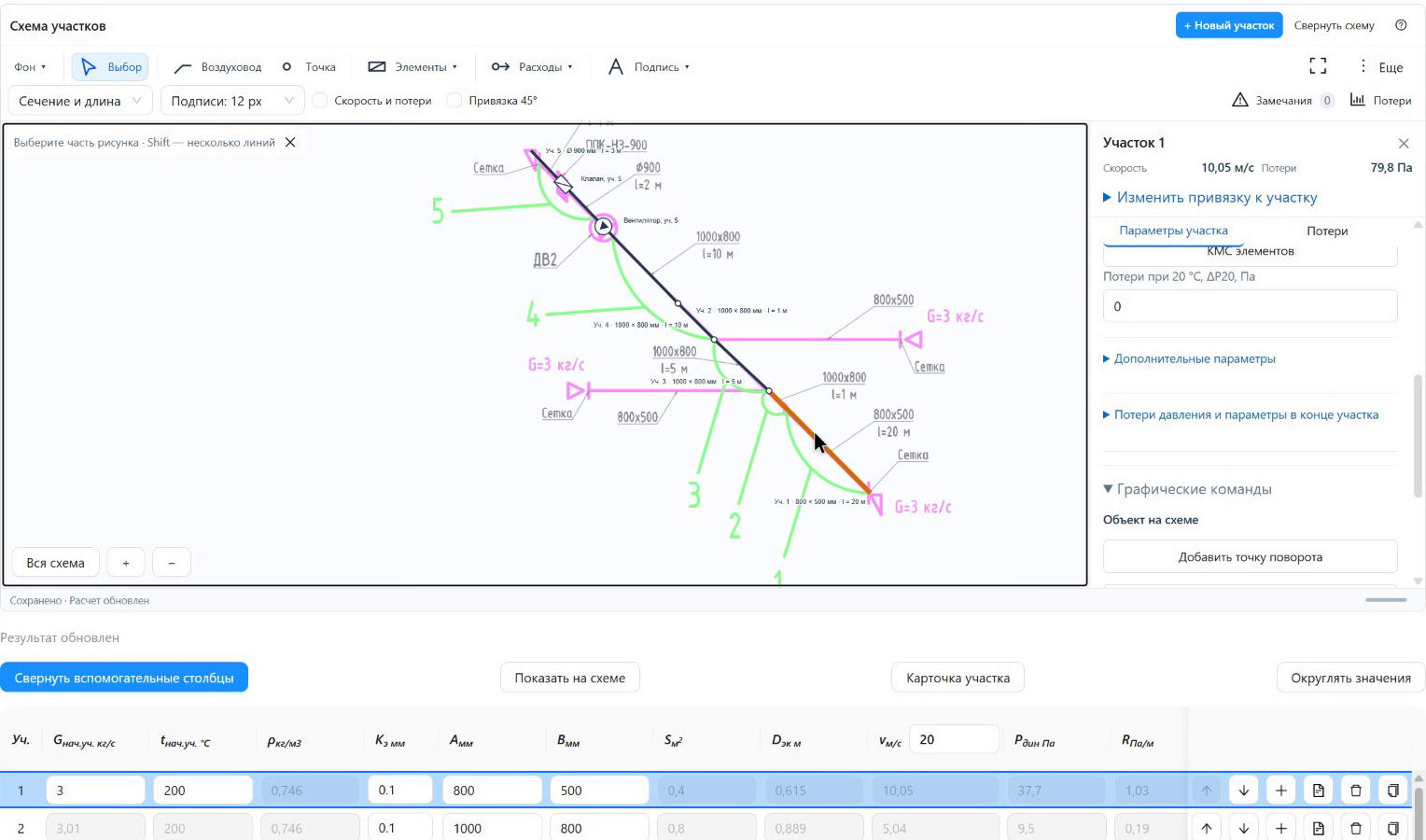

На кадре ниже выбран участок 1: его линия выделена на схеме, а соответствующая строка подсвечена в таблице.
Также теперь можно изменять порядок участков в таблице.
Готовую аксонометрию можно использовать как основу

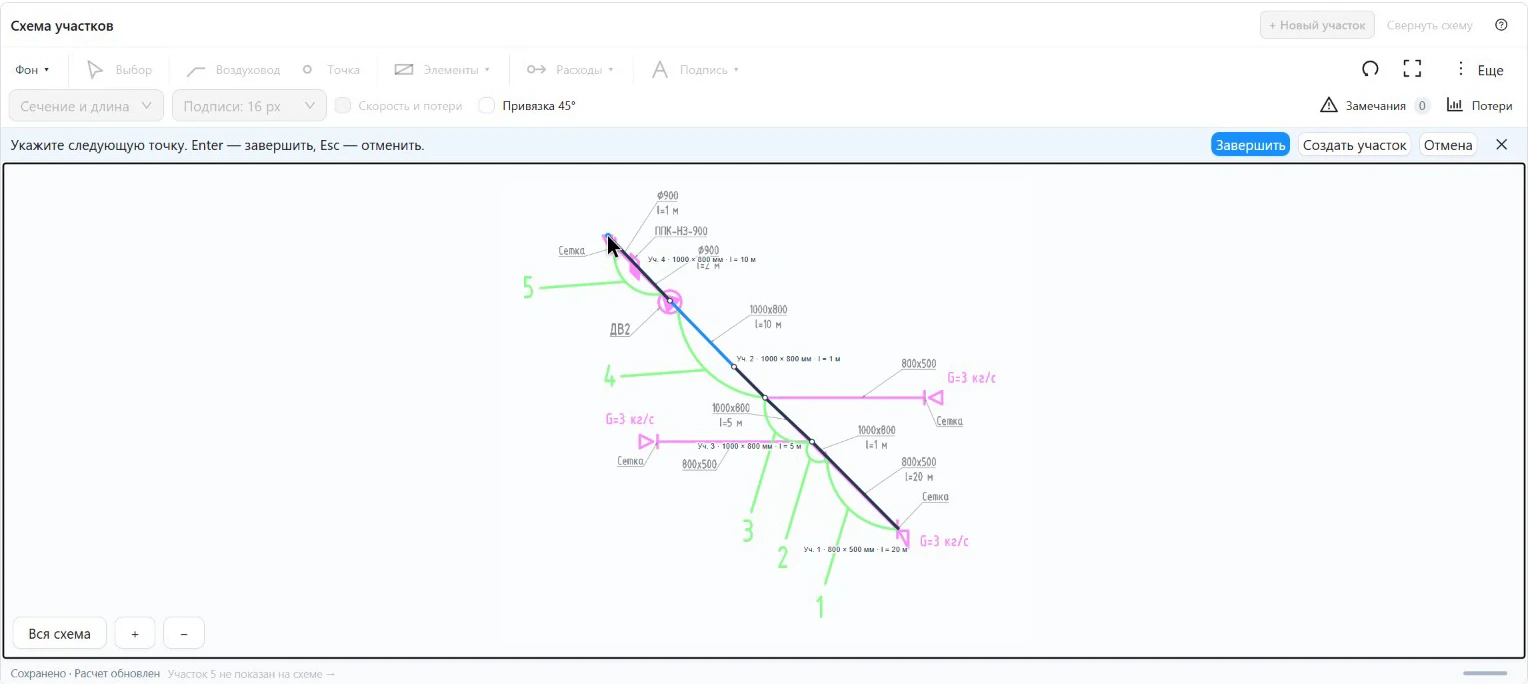

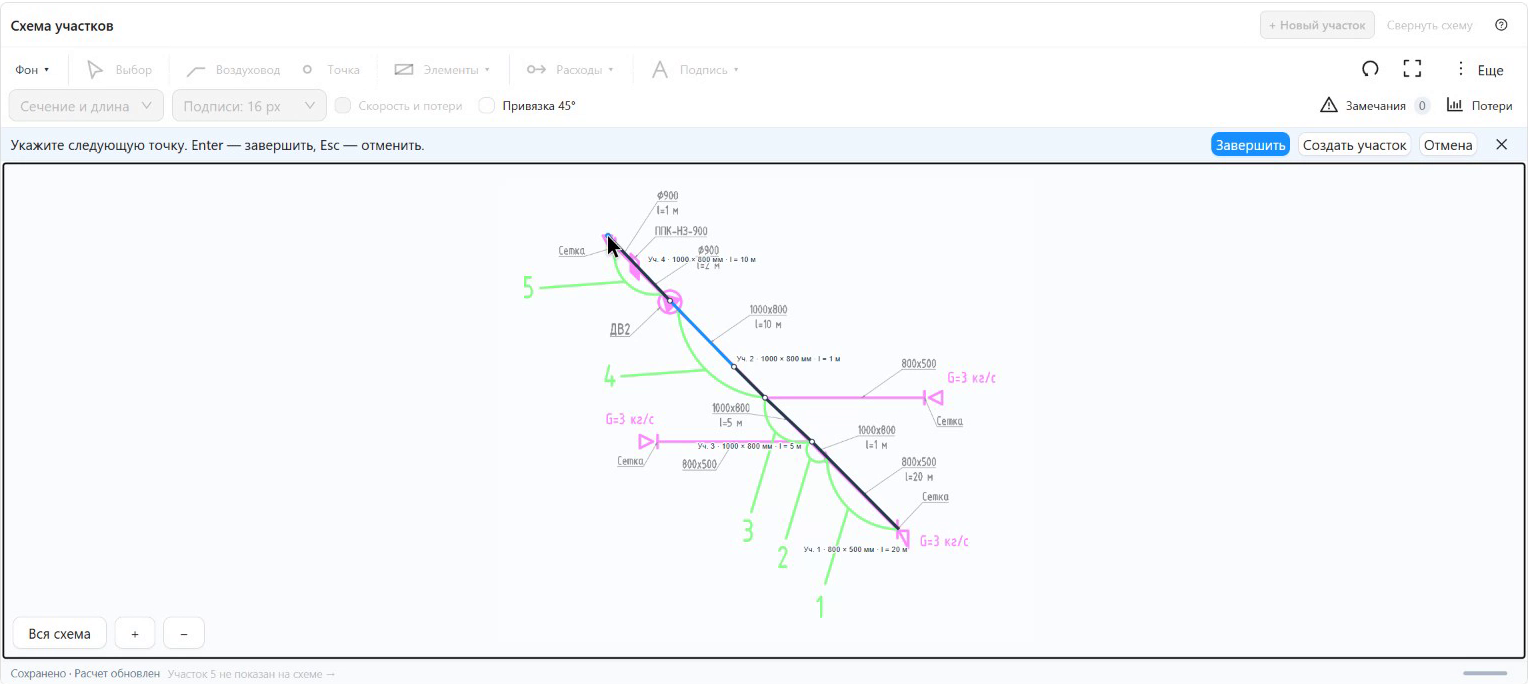

Если у вас уже есть аксонометрический чертеж вентиляционной сети, загрузите его изображение как подложку. Поверх него вручную проведите линии расчетных участков, разместите обозначения оборудования и свяжите их с таблицей.
Так построена схема в нашей демонстрации. За основу взят пример 3 — вытяжная система противодымной вентиляции одноэтажного здания из руководства. Линии основного расчетного маршрута проведены поверх исходной иллюстрации и связаны с таблицей участков.
Построенная схема сохраняется вместе с расчетом.
Чтобы начать, откройте аэродинамический расчет и разверните блок «Схема участков».
Постройте схему своего расчета
Откройте аэродинамический расчет и разверните блок «Схема участков».
