BIM-плагин Аэропро: Превратите модель Renga в инженерный расчет
Интеграция BIM Renga и Аэропро.Эксперт
Интеграция Renga → Аэропро.Эксперт: экспорт помещений и участков вентсетей для расчетов на платформе. Улучшенная работа в Renga: расчет скорости, подбор сечений воздуховодов, суммирование расходов, обновление фасонных элементов.
Поддерживает Renga v.8.7 и выше
Основные функции и рабочий процесс
Свяжите BIM-модель Renga и расчеты по СП и ГОСТ в один клик

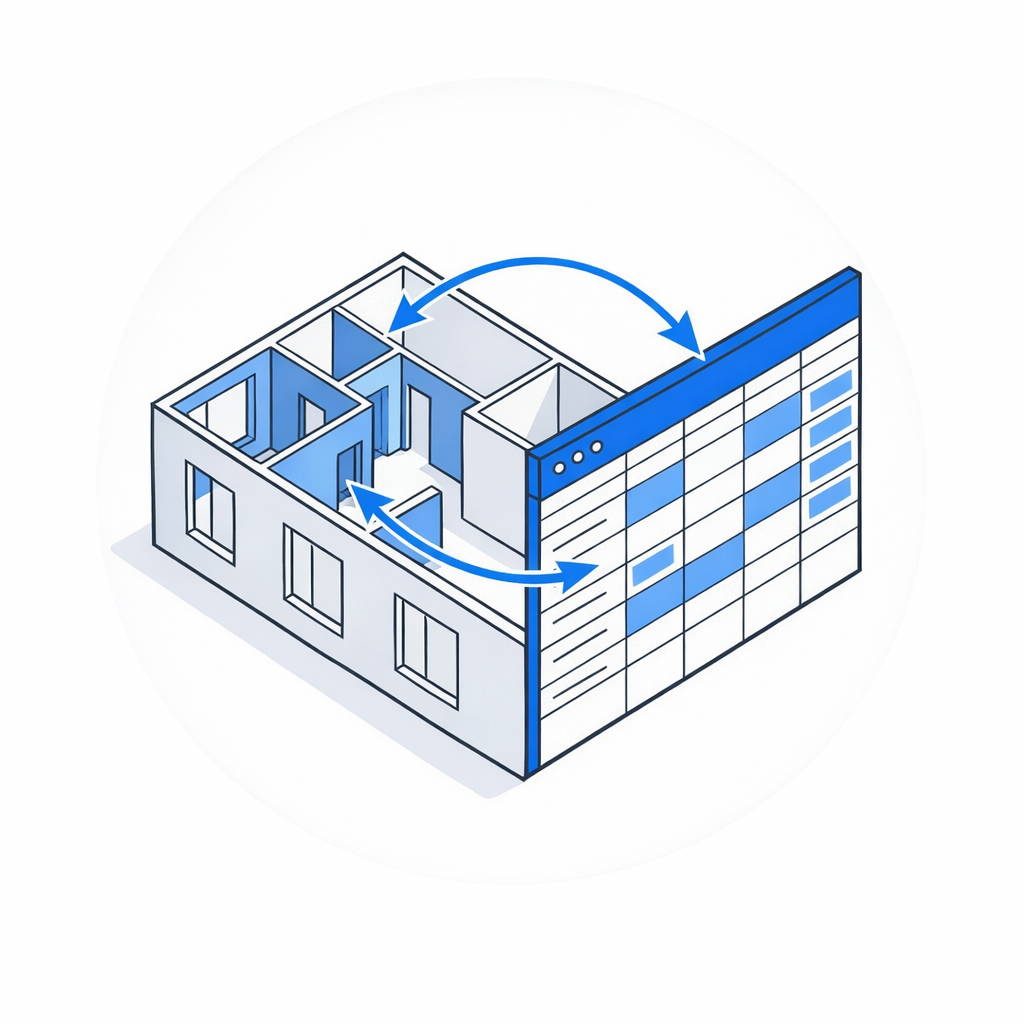

- Воздухообмен и ТеплопритокиОбмен данными о помещениях между моделью Renga и модулями "Таблица воздухообмена" и "Теплопритоки" сервиса Аэропро.Эксперт.

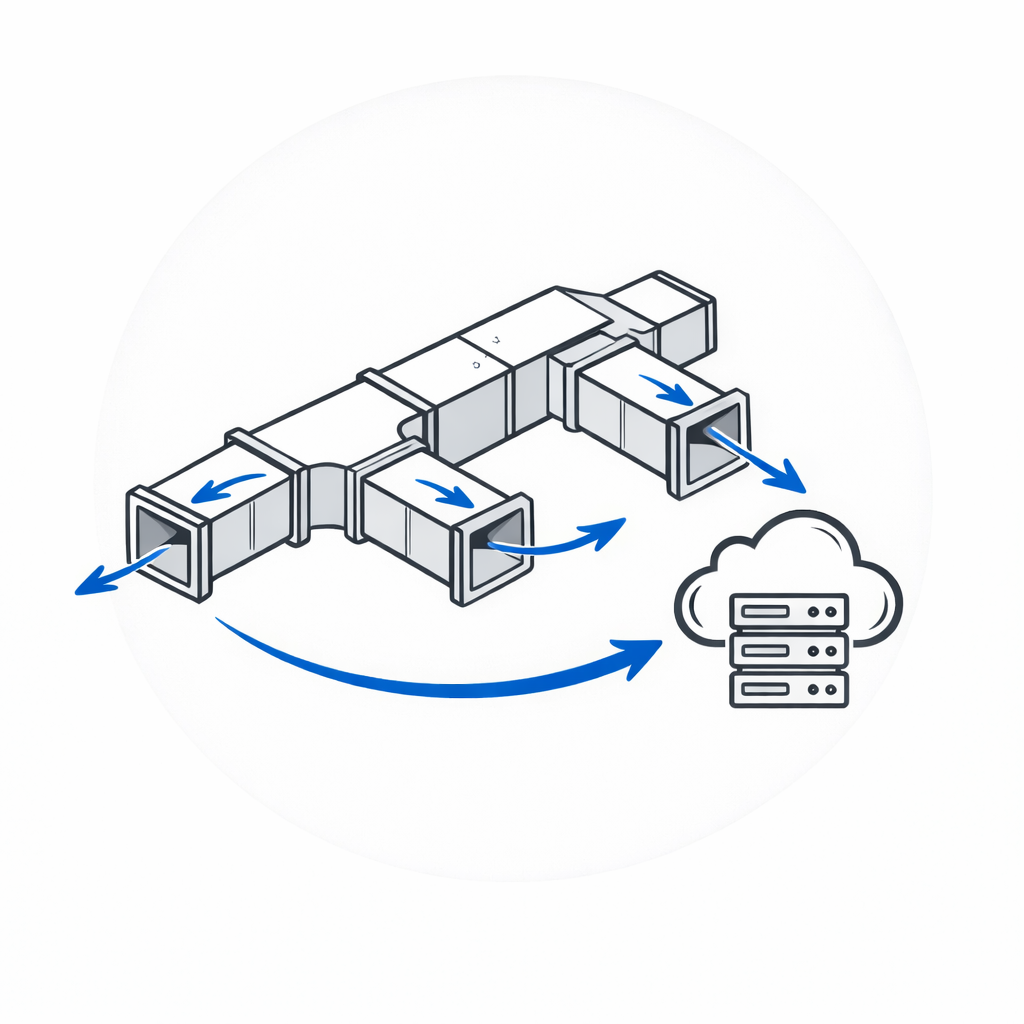

- Аэродинамика вентсетейЭкспорт сведений об элементах вентиляционной сети (участка) в .json для аэродинамического расчета в сервисе Аэропро.Эксперт..

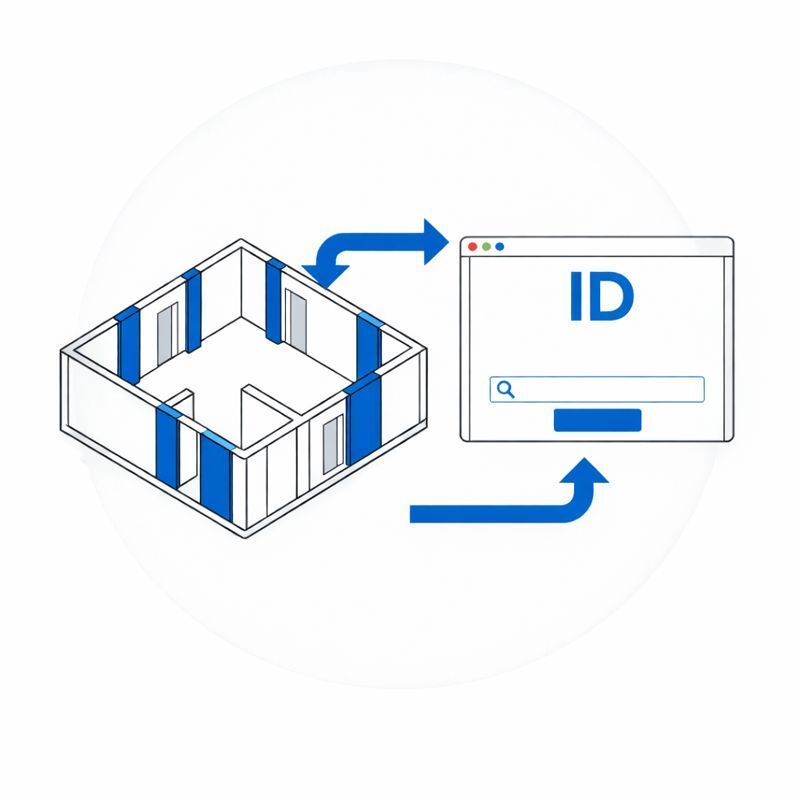

- Уникальный идентификаторПросмотр UUID выделенных объектов и поиск объектов по UUID с выделением найденных элементов в модели.

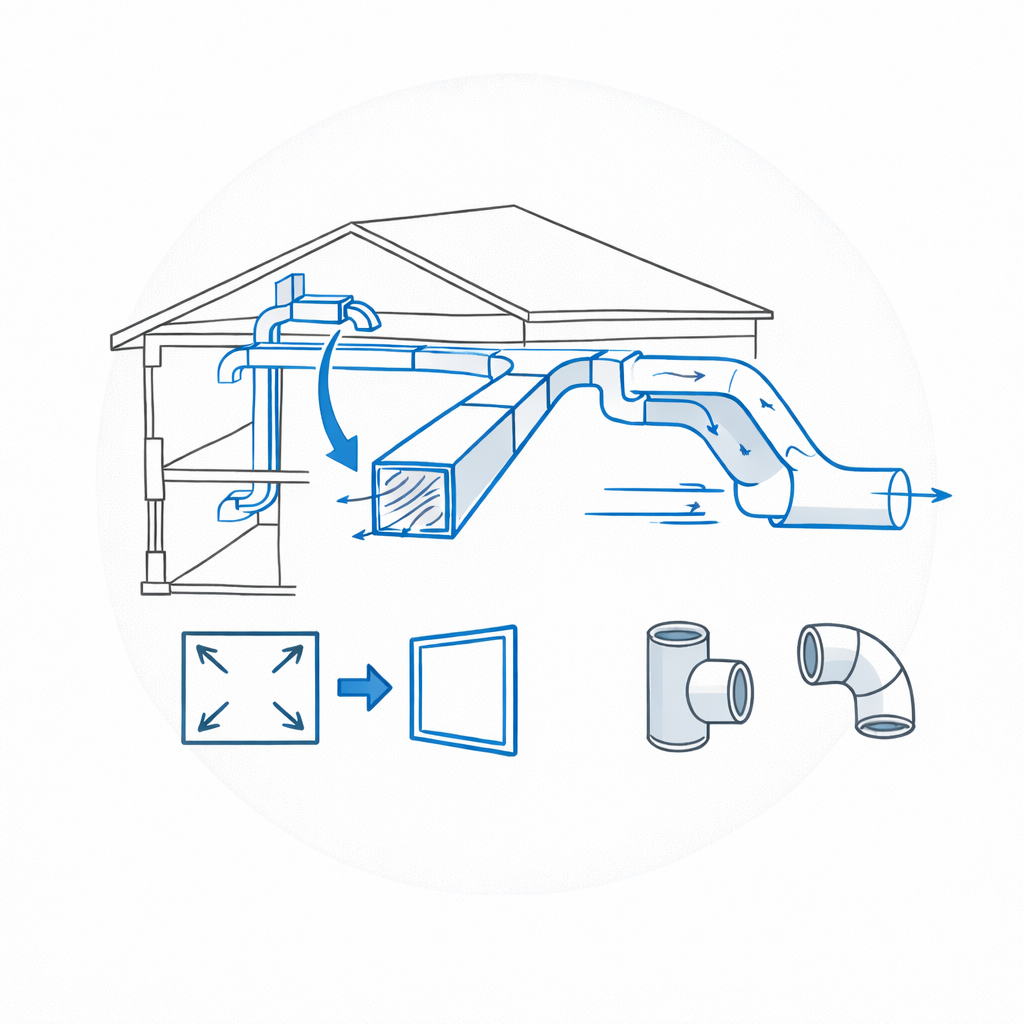

- Расширенная интеграция с RengaРасчет скорости воздуха воздуховода. Подбор сечения воздуховода по скорости. Суммирование расходов воздуха. Обновления фасонных элементов под размеры воздуховодов.
Как работает обмен данными

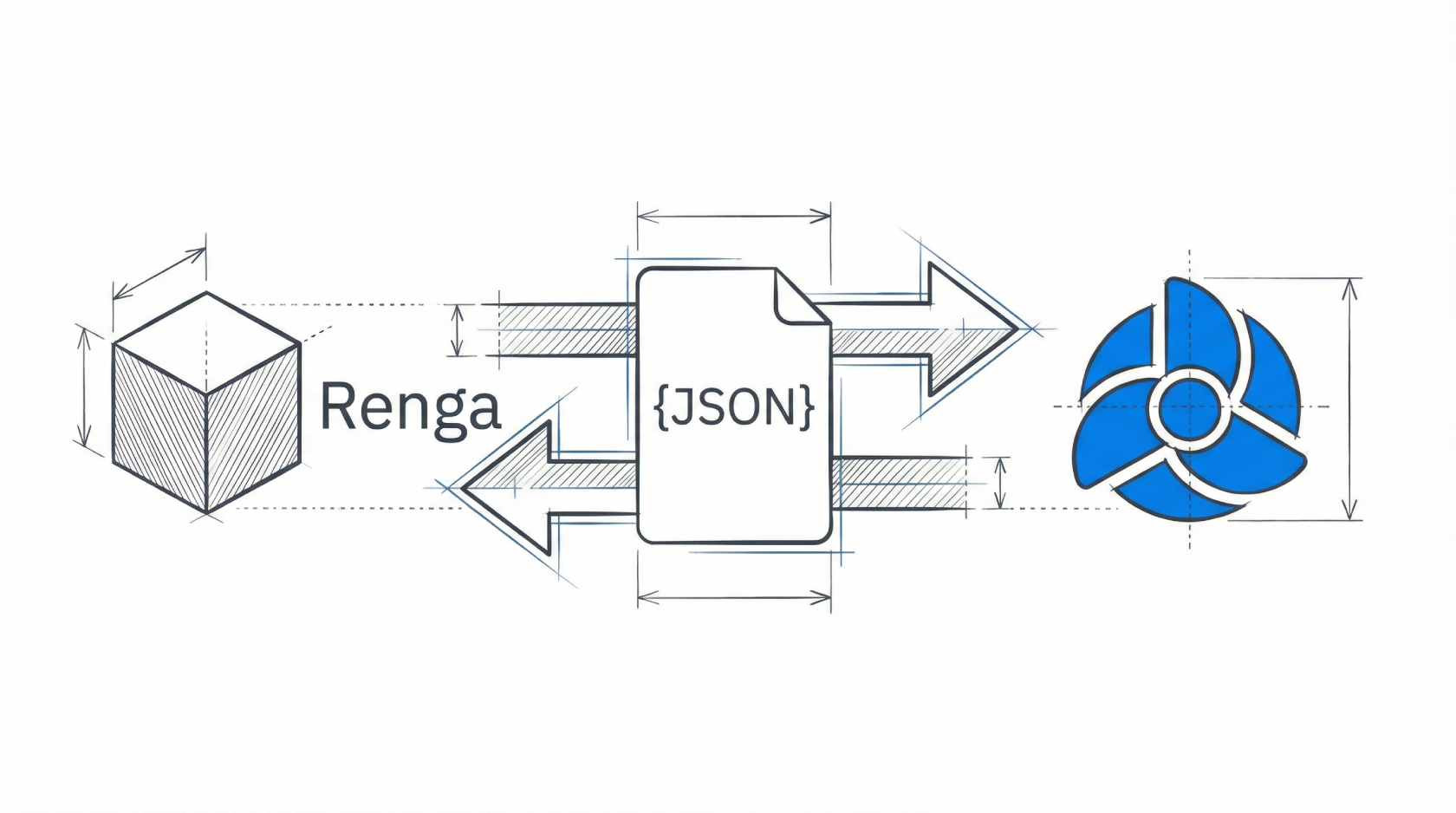

Плагин создает .json при экспорте помещений и при экспорте элементов вентиляционной сети. Для воздухообмена предусмотрен также обратный импорт, сохраненного ранее в Аэропро.Эксперт.
Команды экспорта/импорта и ограничения описаны в руководстве
Команды экспорта/импорта и ограничения описаны в руководстве
Ключевые сценарии
-
Воздухообмен помещенийЭкспорт помещений для определения воздухообмена и импорт данных обратно в модель. -
Аэродинамика вентсетиЭкспорт участка вентиляционной сети для аэродинамического расчета в сервисе Аэропро.Эксперт. -
UUID объектовПросмотр UUID выделенных элементов и поиск объектов по UUID. -
Расширенная интеграция с RengaРасчет скорости воздуха в сечении воздуховода, подбор сечения воздуховода, суммирование расходов воздуха и пр.
Вопросы и Ответы
- Вопрос:Почему я не вижу плагин в Renga после установки?Ответ:Проверьте, что плагин распакован в папку Plugins (внутри отдельной папки плагина). Если в «Подключаемые модули» плагин не отображается или есть ошибка инициализации, возможно Windows заблокировала файлы - выполните разблокировку.
- Вопрос:Что делать, если Windows блокирует файлы плагина?Ответ:Для разблокировки используйте «Свойства» скачанного .zip и флажок «Разблокировать» (если он есть).
- Вопрос:Как корректно обновить плагин?Ответ:Закройте Renga, разблокируйте скачанный .zip (если требуется), удалите папку предыдущей версии из Plugins, затем скопируйте папку новой версии в Plugins.
- Вопрос:Что экспортируется в сценарии «Воздухообмен» и как выбираются помещения?Ответ:Команда экспорта создает .json со сведениями о выбранных помещениях. Если ничего не выделено - экспортируются все помещения проекта; если выделены помещения - экспортируются только они.
- Вопрос:В каком формате выполняется обмен?Ответ:Экспорт и импорт в функциях «Воздухообмен» работают через .json; экспорт в «Аэродинамике» также сохраняет сведения в .json.
- Вопрос:Почему команда «Воздухообмен» не работает?Ответ:Для корректной работы команд этой группы в модели должно присутствовать хотя бы одно помещение.
- Вопрос:Как экспортировать участок вентсети для аэродинамики и какие ограничения?Ответ:Назначьте начальную и конечную точки командами плагина; обе точки должны принадлежать одной системе. Для контроля используйте «Выделить маршрут», затем выполните экспорт в .json.
- Вопрос:Как работает поиск по UUID и что будет, если часть UUID не найдена?Ответ:Введите UUID (каждый с новой строки) и нажмите «Найти» - найденные объекты выделяются. Если для части идентификаторов нет объектов в модели, будут выделены только найденные, а по нераспознанным появится отчет с кодами.
Установка из .zip в каталог Plugins
Скачайте плагин и начните работу по руководству
